浮标液位计

  • RZ-UFZ浮标液位计是一种简易的液位测量仪表,它适用于石油化工系统中贮有腐蚀性介质的槽、罐、油田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔(水箱)所需价格低廉的液液闰测量,以解决人工测···
  • 在线咨询
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 润中仪表为您提供全套液位计系列解决方案
  • 销售:0517-86917118    15601403222 、 13915181149
  • 传真:0517-86917118
  • 地址:江苏省淮安市金湖县金荷路201号
  • 产品详情

RZ-UFZ浮标液位计是一种简易的液位测量仪表,它适用于石油化工系统中贮有腐蚀性介质的槽、罐、油田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔(水箱)所需价格低廉的液液闰测量,以解决人工测理液位的困难。UFZ型浮标液位计可用于石油化工、冶金电力、制药、造纸等贮运系统的槽、罐、油田、油库等容器的就地液位连续测量,被测介质可为酸性、碱性、高粘度及腐蚀性介质。  本液位计具有结构简单、视觉直观、安装维修方便等特点

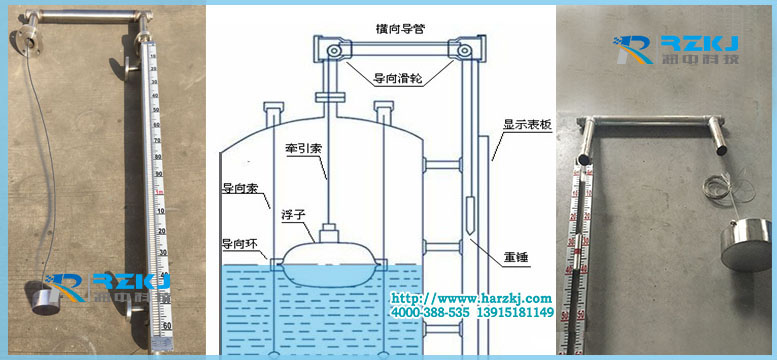

浮标液位计安装三维效果图

浮标液位计


RZ-UFZ浮标液位计结构原理

  液位计是根据力平衡原理设计的。当液位处于某一高度时浮标重量为W,重锤针重量为W1,浮标浸在液本中所受到的浮力为F,系统摩擦为(。在平衡状态下:W-F-W1-f=0)
当液位上升时,浮力F增大,W、W1、和f均不变,上式平衡破坏,垂指针下滑。直到F力减少到原来值,新的平衡才建立。如F力一直在增大,即液位一直在上长,指针一直下滑。反之,液位下降,则重锤指针上升,以此来指示液位的高度。

RZ-UFZ浮标液位计主要技术参数

         测量范围:0-20m内任意选择
指标精度:±20mm
工作压力:常压或±200mmH20(带V型密封管)
介质密度:≥0.6g/cm3
导向钢丝安装铅直度:≤±5
材质:按液部分1Cr18Ni9Ti
指示标尺铝合金

RZ-UFZ浮标液位计仪表结构
液位计是由浮标、连接钢丝、导向滑轮、重锤指针、显示标尺等五部分组成。
1、浮标:浮标是用二个不锈钢(或碳钢)空心圆锥体和一个不锈钢(或碳钢)空心圆柱体焊接而成,并在浮标两侧焊有导向环起导向作用,浮标的作用是直接把液位变化的浮力转给钢丝,使钢丝将液位变化转送给重锤指针,实现液位变化的现场指示。
2、连接钢丝:连接钢丝的一端吊着浮标,另一端连接重锤指针,中间部分封闭在钢管内。
3、导向滑轮:它是根据现场液位罐的几何形状和仪表安装要求设计的,又连接钢丝导向滑轮核定滑轮外壳两部分组成,主要作用是为连接钢丝导向,系统转动的阻力减少。
4、重锤指针:是选用A3F钢所制成,中间制成指针形式,指针所指相应的标尺数值即为测量液位高度,它是随浮标的变化随连接钢带进行同步运动的。
5、显示标尺:它由LY11合金铝压制而成的,并在表面刻好标准数值,以厘米为单位,每节高度为1米。

浮标液位计

RZ-UFZ浮标液位计安装调试
1、仪表的调零
在仪表安装时,罐内应还未有被测介质,浮标在罐内的底部时,重锤指针部分的红色尖头指示应指在标尺测量范围的顶部“零”值上,否则要调整钢丝长度。
2、仪表的量程调整
仪表在调好零位的基础上,再把浮标拉到容器的顶部或*大测量点上,重锤指针部分的红色尖头应指在标尺的底部位置上,即落在标尺*大量程点上。

RZ-UFZ浮标液位计安装使用及注意事项
1、导向钢丝下支承焊接安装:
在容器底部按照液位计浮标运动方向要求确定位置,焊接或铆接好固定导向钢丝下支承(件1)
2、导向钢丝的安装
(1)用力使钢丝拉直,并固定在下支承上,注意不要使钢丝有弯曲或打结现象,以免影响浮标上下移动。
(2)导向钢丝通过浮标的导向耳勾,后穿入吊勾螺钉(件6),把钢丝的终端固定并用导线夹头夹紧,并旋紧吊勾螺母,使其处于紧张状况,再将上螺母拼紧,以防松动,然后盖好封盖。
(3)两根导向钢丝要垂直地面,而且相互平行,保证两者之间距离为300mm
3、标尺安装
标尺的长度是按用户在订货时所提供的测量范围而确定的,在安装时要求:
(1)标尺的连结部分应做到平直、光滑、不应有凹凸现象,以免影响重锤指针的正常运行,或引起测量的误差。
(2)标尺应与贮罐内液面相垂直,不应有倾斜现象,标尺安装的垂直度不能大于5°,以免造成重锤指针卡死,使测量失败。
(3)在焊接标尺脚架(件11)时,应尽量做到安装表面在同一平面上,安装孔在同上直线上,即做到确保标尺的刻度面及重锤指针两侧导向均要平直称为直线,使重锤指针在标尺上灵活升降。
注意:二标尺脚架之间互相距离为1米。
4、浮标连接钢丝及重锤指针的安装:
浮标与连接钢丝的一端用导线夹头夹紧固定,然后将连接钢丝的另一端装进事先安装好的两个导向滑轮盒内,并和重锤指针相连接,用导线夹头夹紧固定,*后调整各导向滑轮支架,使连接钢丝与水平垂直,使浮标在导向钢丝上活动灵活,有轻滑感、无卡死、扭曲、打结、打卷或损伤等现象。
注意:掌握钢丝的所需长度。

RZ-UFZ浮标液位计订货须知:
1、注明液位计的规格、型号。
2、测量范围L
3、被测介质及介质的密度、温度。
4、安装距离L1的尺寸。
