浮球液位变送器

  • RZ-UQZ浮球液位变送器结构原理:RZ-UQZ浮球液位变送器由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化,沿导管而上下浮动,浮球内的磁钢吸合传感器内相应位置上的干簧管,使传感器的总电阻(或···
  • 在线咨询
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 润中仪表为您提供全套液位变送器系列解决方案
  • 销售:0517-86917118    15601403222 、 13915181149
  • 传真:0517-86917118
  • 地址:江苏省淮安市金湖县金荷路201号
  • 产品详情

è??????μ??????2???è??


RZ-UQZ浮球液位变送器结构原理:


RZ-UQZ浮球液位变送器由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化,沿导管而上下浮动,浮球内的磁钢吸合传感器内相应位置上的干簧管,使传感器的总电阻(或电压)发生变化,再由变送器将变化后的电阻(或电压)信号转换成4~20mA的电流信号输出。并可在显示仪上设定上、下限报警,实现对液位的位式控制。

由液位传感器和智能HART板(电流转换器)两部分组成,浮球与液位同步变化,控制干簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号或叠加HART数字信号输出。


RZ-UQZ浮球液位变送器产品特点:


1、 智能电子部件由一块主机板和一块液晶屏组成;
2、 可就地按键调整*程和零点;
3、 可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号,适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改;
4、 在采用HART协议的分散控制系统中同主机进行双向通讯;
5、 带有EEPROM,不因断电丢失数据。
6、工作原理简单,适用性广泛,安全方便免维护
7、 实现液位的连接测量,不受被测介质物理与化学性质影响。如:温度、压力、导电率、介电常数等

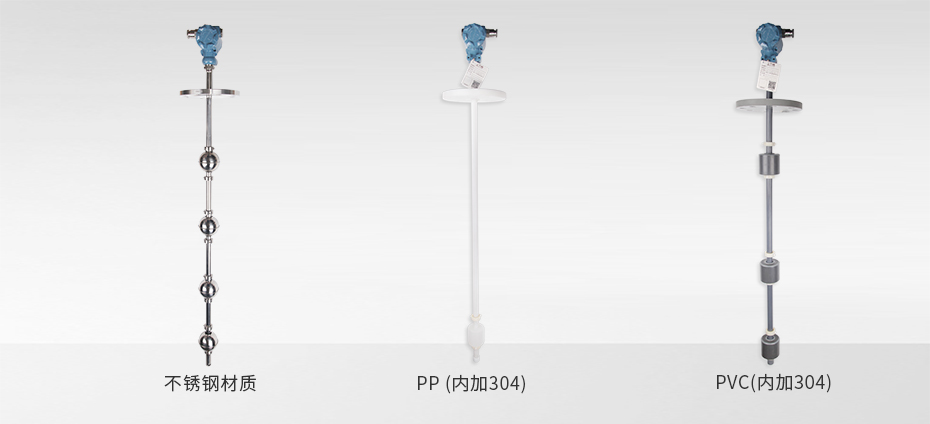

8、使用不同材质可实现对强腐蚀性介质的测量
9、可用于两种不同密度液体界面的测量。
10、重复性好。


RZ-UQZ浮球液位变送器参数:


     测量范围:0~3500mm
     供电电压:12~36V  DC
     输出信号:两线制4~20mA.DC叠加数字信号,由
             用户选择开方或线性输出;
     负载电阻:250Ω
     测量精度:±10mm
     环境温度:-40~80℃
     工作温度:-20~120℃
     公称压力:≤1.6MPa
     法兰标准:A:JB/T82.1-94(平面法兰)
              DN100   PN1.6 球φ90
               B:JB/T82.1-94(平面法兰)
              DN80  PN0.6 球φ76
      介质密度:≥0.65g/cm­3
      介质粘度:≤0.015PaS
      接液材质:不锈钢
      防护等级:IP65

RZ-UQZ浮球液位变送器选型说明:


RZ-UQZ浮球液位计选型说明书


RZ-UQZ浮球液位变送器安装说明:


  1、被测介质不应含有铁磁性杂质。
  2、为了防止运输时浮球在密封管上高速滑落或撞击,引起测量带脱出,故仪表在出厂前,用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍,将浮球上升至密封管顶部,然后轻缓地将浮球下移,针针应作相应的转动。
  3、仪表的面扳指示为指针式,满度测量时指示数字为喱针方向排列,空度测量时指示数字为逆时针方向排列。
  4、仪表出厂时附有安装法兰,用户应有配管道法兰。
  5、仪表的安装位置一般选择在量程之半。


RZ-UQZ浮球液位变送器分以下四种安装方式:



  1:侧底安装  2:顶置安装  3:侧侧安装
