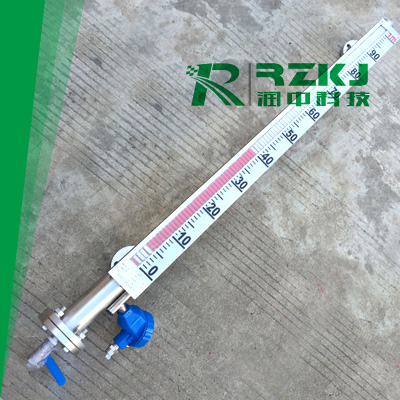

磁性翻板液位计工作原理

磁性翻板液位计工作原理



磁性翻板液位计,即磁性浮子液位计由现场指示部分及其辅助装置(磁性开关和液位远传变送器),用户也可以根据实际情况选配辅助装置,也可以单独选用现场指示部分。该产品适用范围较广,可用于布料染整设备、废水处理、发电厂、化工设备、热煤油锅炉和石化工 业等。该液位计可适用于高温、高压力、强酸、强碱及防爆要求,结构简单、可靠耐用,可加装多种选购配备使控制更加容易。
在桶槽的外侧装置延伸旁路管,由旁路管外加装液位指示器,将装有磁铁的浮球放进旁路管内,因磁性色片内装着与浮球磁性相反之磁铁,所以当浮球上升时会吸引磁性色片翻动,磁性色片颜色会由白色翻为红色,以指示实际液位高度。

磁性翻板液位计主要技术指标


1、量程范围(mm):测量范围:300~18000mm
2、介质密度(g/cm3):0.5~2
3、介质粘度: ≤0.02Pa.S
4、工作温度℃:-40~350
5、工作压力:≤2.5MPa(普通型)

                 ≤10.0MPa(高压型)
                 ≤32.0MPa(超高压型)
                 ≤2.5MPa(防腐型)

6、测量精度(mm):≤±10
7、安装方式:侧装磁性翻板液位计、顶装式、底装式
8、防护等级:IP65
9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
10、传输方式:4~20mA 或 开关量
11、接口法兰:根据国家化工部、机械部及美制标准,可以结合用户的需要特殊定制。
注:当侧装式磁性翻板液位计安能装受环境影响,空间位置L1<300订货时应明显提出。

用户在磁性翻板液位计选型订货前需了解并提供的技术参数:


1、安装方式: 侧装式(如图1所示)    顶装式(如图2所示)
2、测量介质:比如水、油、其他化工溶剂及液体原料
3、材质要求:比如304不锈钢、316L不锈钢、不锈钢衬四氟,PP、PVC (如果用户不清楚,在提供相关参数后,可由我我司技术人员帮助选择地)
4、测量介质温度:温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时,就需要加装电位热或蒸汽夹套进行保温,液位计可以测量的介质温度-20℃~500℃。
5、工作压力:压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质*高的压力可以达到10MPa。
6、连接方式:顶装式磁性翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰,侧装式磁性翻板液位计采用的连接方式有三种:法兰连接(比如DN25)、卡箍连接、螺纹连接。
7、测量范围:1.侧装式因为是通过上下两个导管与需测量容器相连,因此其测量范围就是两个导管中心之间的距离,简称中心距。(如图1所示)
                          2.顶装式因为是从顶部插入容器内部的,因此其测量范围为容器顶部到底部之间需要测量的这段距离。(如图2所示)
8、远传输出及报警信号:磁性翻板液位计可实现远传4-20mA,485通讯,Modbus协议及开关量信号、报警功能。
侧装磁性翻板液位计            顶装式磁性翻板液位计
   安装示意图1                                                                                                            安装示意图2

磁性翻板液位计远传安装示意图



磁性翻板液位计外壳及衬里材质的选择区别:


磁翻板液位分类

普通型磁性翻板液位计可用于测量一般无腐蚀性或弱腐蚀性的液体介质,材质选用304不锈钢或316L不锈钢,具有很高的结构强度,*常温常压的必条件下*下高支持10MPa 。工作压力

不锈钢内衬防腐型磁性翻板液位计采用不锈钢本体内衬聚丙烯(PP)和聚四氟乙烯(PTFE)工艺,有很高的结构强度和耐腐蚀性,可适用于盐酸等酸性液体、碱性液体和有机溶剂。但不适合浓缩硝酸、含氯溶剂、芳香剂、脂肪族等介质液体的测量。侧装式内衬防腐磁性翻板液位计有不锈钢主体内衬聚四氟乙烯(PTFE)和不锈钢内衬聚丙烯(PP)两种,适合腐蚀性介质的测量。

侧装式内衬型磁性翻板液位计(PTFE)适用于腐蚀性介质且工作温度又较高场合的液位测量,采用**的不锈钢内衬聚四氟乙烯拉伸翻边新工艺,结构可靠,使用寿命长。是氢氟酸等强腐蚀性介质液位测量的*好选择。

侧装式内衬型磁性翻板液位计(PP)适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 独特的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好,温度及压力较低时选用此产品性价比较高。

磁翻板液位计分类



磁性翻板液位计选型表


磁性翻板液位计选型手册


(本选型指导由润中仪表科技技术部提供,如您在使用磁性翻板液位计仪表的过程中遇到任何问题,都可以致电我司的全国销售服务热线:4000-388-535  15601403222   13915181149,我们会有**人员为您答疑解惑)
