单法兰液位变送器替代双法兰液位变送器在何种情况下是可行的

发表时间:2019-05-19联系电话:13915181149
        在液位测量领域,目前的测量的技术手段与测量设备有很多种。现在还没有一种液位仪表可以测量所有工况条下的液位数据,局限于各种测量环境与需求的差异,对于液位仪表的选择工作就显得尤为重要。在化工生产整个过程中,会存在各种各样的特殊性质的测量介质,这种情况下通常采用的普通液位变送器来测量就无法胜任,原因在于这些特殊的介质由于存腐蚀性或者沉淀,或者附着,结晶,导致膜片或其他元器件堵塞和损坏,无法测量到准确液位,甚至无法工作。这种情况下,采用双法兰液位变送器就是成为一个很的选择方案。不过因为双法兰液位变送器往往在成本上投入较大,比一般液位计产品要贵很多,这样就研究出了一个相对来说性价比更高一点的替代方案,但又不影响测量效果,这就是本文要介绍的单法兰液位变送器,在通常情况下,采用单法兰液位变送器的方案会比双法兰液位变送器要节省约40%的成本。

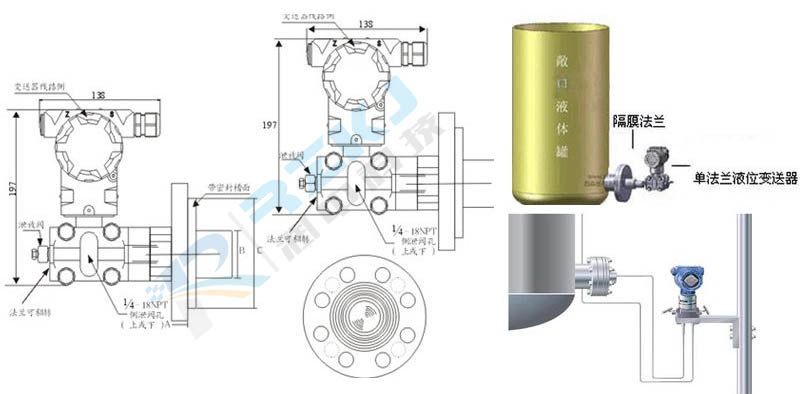

单法兰差压液位变送器

1、在不同液位测量中的替代和安装
双法兰液位变送器一般用于密闭容器的液位测量上。而在正常情况下,液位不会到达容器顶部,这样就为单法兰液位变送器代替双法兰液位变送器提供了可能性。在不同的介质和环境下,单法兰液位变送器替代双法兰液位变送器的安装方式是不同的,有代表性的有以下两种:

①对于中温以下无腐蚀或含有杂质颗粒的介质
在这种介质下,用单法兰液位变送器(无毛细管)来替代双法兰毛细管液位变送器。

a、在常温下,单法兰液位变送器的正压室凸法兰与容器的低端法兰相连,将容器的高端法兰用盲板堵死。在容器顶部做一取压口,用导压管与单法兰液位变送器的负压室相连。变送器的量柱为:L=H×ρ;零点迁移量为:L0=h×ρ;在*低液位时,作用于变送器的静压为:△P0=h×ρ;在高液位时,作用于单法兰液位变送器的静压为:△P=H×ρ+h×ρ。这些公式中H为高液位和低液位的高度差;h为*低液位到变送器低端法兰中心线的高度;ρ为容器内介质的密度。

b、在中温度下,将在容器顶部的取压管与变送器之间加一隔离罐,加装隔离液,这样就避免了对单法兰液位变送器的损坏。单法兰液位变送器的量程不变,零点迁移量为:L0=h×ρ-h0×ρ0,公式中h0为隔离液高度;ρ0为隔离液密度。


②对于腐蚀性强、黏度大的介质及高温介质
在这种情况下,用单法兰液位变送器(带毛细管)来替代双法兰液位变送器。
a、在常温下,将单法兰远传液位变送器带毛细管的法兰与容器的低端法兰连接,从容器顶部取一导压管与变送器负压室相连。单法兰液位变送器的量程为L=H×ρ;零点迁移量为L0=h×ρ+h1×ρ1;在*低液位时,作用于变送器的静压为△P=h×ρ+h1×ρ1;在高液位时,作用于变送器的静压为△P=H×ρ+h×ρ+h1×ρ1,公式中的h1为单法兰液位变送器正压室中心线相对容器低端法兰中心线高度;ρ1为单法兰液位变送器毛细管内介质密度。

b、在高温下,在变送器与取压管中间加装隔离罐,以避免高温对变送器的损坏。注意,这时所选用的隔离液为在此温度下不沸腾的介质。变送器的量程不变,零点迁移量为:L0=h1×ρ1+h×ρ-h0×ρ0。

在不同的介质和环境下,用单法兰液位变送器替代双法兰毛细管液位变送器进行液位测量,需根据温度高低、腐蚀性强弱、黏度大小等因素来选择安装连结的方式,并加装相应的设施。

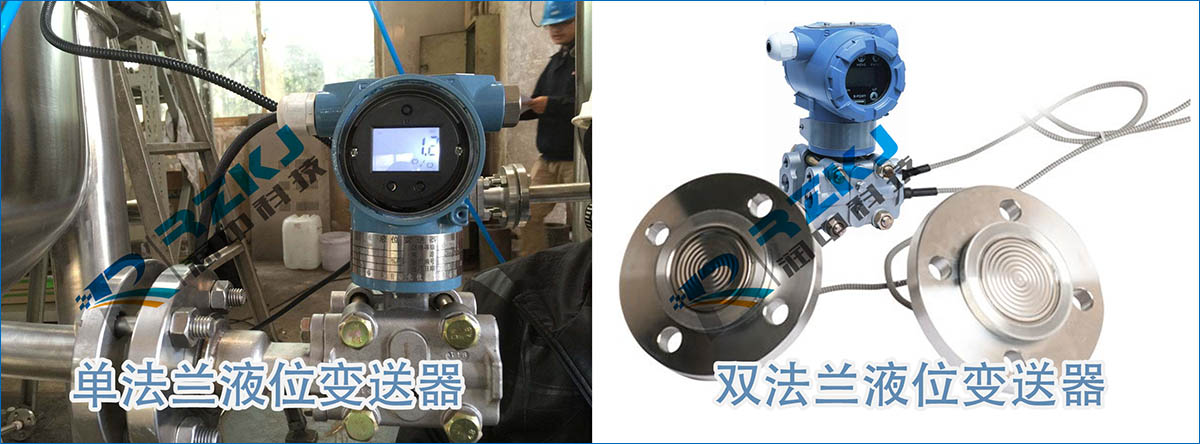

单法兰差压液位变送器
