1、结构原理：

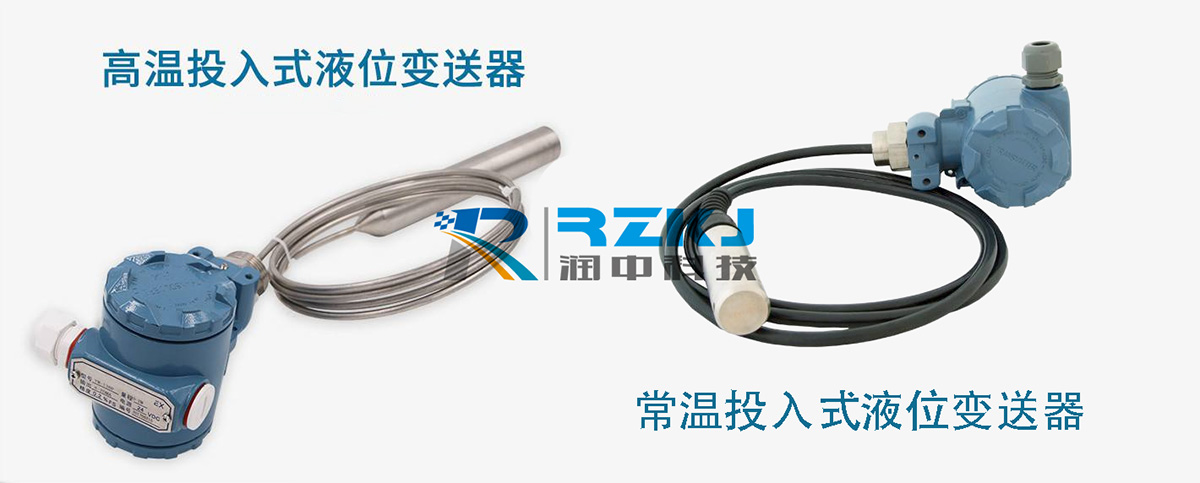

RZ-JY系列静压式液位变送器是通过测量液体液位高度而产生的静压力来测定液体液位。（关于传感器的工作原理与YZSK-100液位变送器相同）
当把液位变送器的传感器部分投入到液体介质中时，传感器受液体的静压作用转换为电压信号。电压信号再经放大并转换成二线制4-20mADC标准电流信号输出。
2、工作原理：
传感器在液体中所受到的静压力为：
P=grh+Po
G-重力加速度（常数）
r-液体密度
h液面待测高度
Po-液面上方的大气压力
当Po不变时，则压力取决于密度和液位高度的两个变量，当液体密度为一定值时，液位将与压力成线性关系。这一压力作用在压力传感器上的感应面上，将液位压力转换为电压信号。电压信号经放大直接转换为二线制4-20mADC标准信号输出。若液面上部压力Po发生变化时，压力传感器将受到如同液位变化一样的影响，为消除由此而引起的测量误差，URS-100液位变送器采用通心导气电缆设计方法，将液面上部的压力导入传感器背压面，从而消除了影响，保证了测量精度。
例：  URS-100A2E10300-10000-1.0，即量程为10m水柱二线制4-20MADC输出的液位变送器，测量时输出电流为12mA，求此时所测水位是多少？
已知：量程H=10m
全量程电流变送值I=20-4=16mA
输出电流：I₁=12mA
求：水位高度h

答：所测水位是5m。
